Descrizione
🏁 COMPATIBILITÀ
La WRX6X è progettata per le seguenti applicazioni:
✅ Subaru Impreza WRX V5-V6
✅ Motore EJ20
✅ GC8F / GC8G
✅ WRX e WRX STI prodotti indicativamente dal 09/1998 all’08/2000
✅ MY99 / MY00
✅ Installazione Plug & Play
✅ Solo cambio manuale
⚠️ VERIFICA LA PIEDINATURA

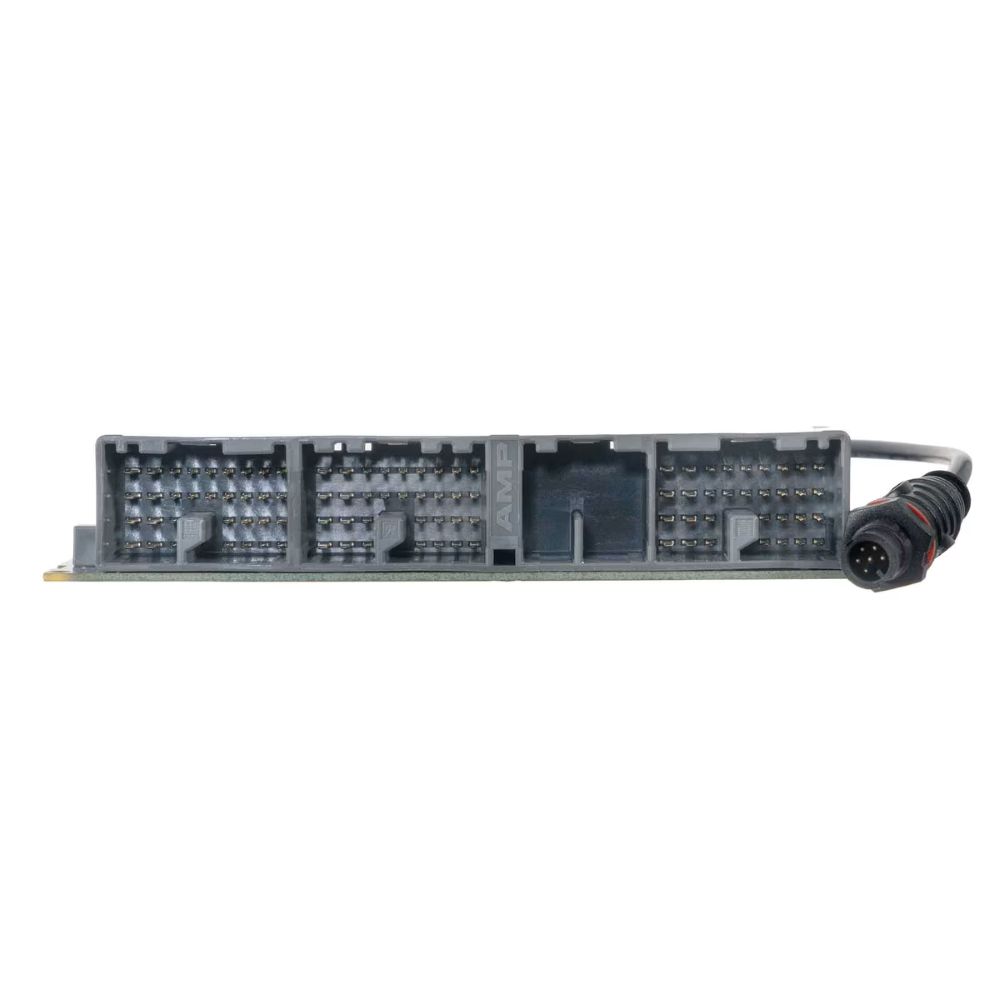

Prima dell’acquisto è fondamentale verificare che la piedinatura della ECU originale corrisponda a quella del connettore mostrato nelle immagini del prodotto.
👉 La verifica del connettore è indispensabile per confermare la compatibilità.
🌡️ Sensore temperatura aria fortemente consigliato per ottenere una gestione più precisa del motore.
ℹ️ La maggior parte delle funzionalità originali della vettura è supportata. Le possibilità di espansione dipendono dalla configurazione degli ingressi e delle uscite disponibili.
🔥 CARATTERISTICHE PRINCIPALI
🧠 Gestione motore avanzata
Mappatura di carburante e accensione fino a 6D.
⛽ Iniezione sequenziale
Gestione precisa dell’erogazione del carburante.
🔥 Controllo accensione
Gestione avanzata dell’anticipo e delle relative compensazioni.
🚀 Controllo Boost 5D
Gestione della pressione di sovralimentazione con tre tabelle selezionabili.
🏁 Funzioni Motorsport
Anti-Lag, Launch Control e Flat Shift per applicazioni orientate alle prestazioni.
🛡️ Controllo della detonazione
Gestione avanzata della detonazione con possibilità di correzione individuale del cilindro.
⚙️ Controllo alberi a camme
Controllo closed-loop preciso e indipendente degli alberi a camme, ove applicabile.
🎯 QuickTune
Messa a punto automatica del carburante.
📊 Data Logging integrato
512 MB di memoria interna per la registrazione dei dati.
🔌 Porta CAN
Per il collegamento di dispositivi CAN compatibili.
💻 Cavo USB incluso
Per configurazione e tuning della centralina.
📈 Mappe selezionabili in tempo reale
Mappe multiple per carburante, accensione e pressione turbo.
🌡️ Correzione barometrica continua
Compensazione automatica in base alle condizioni atmosferiche.

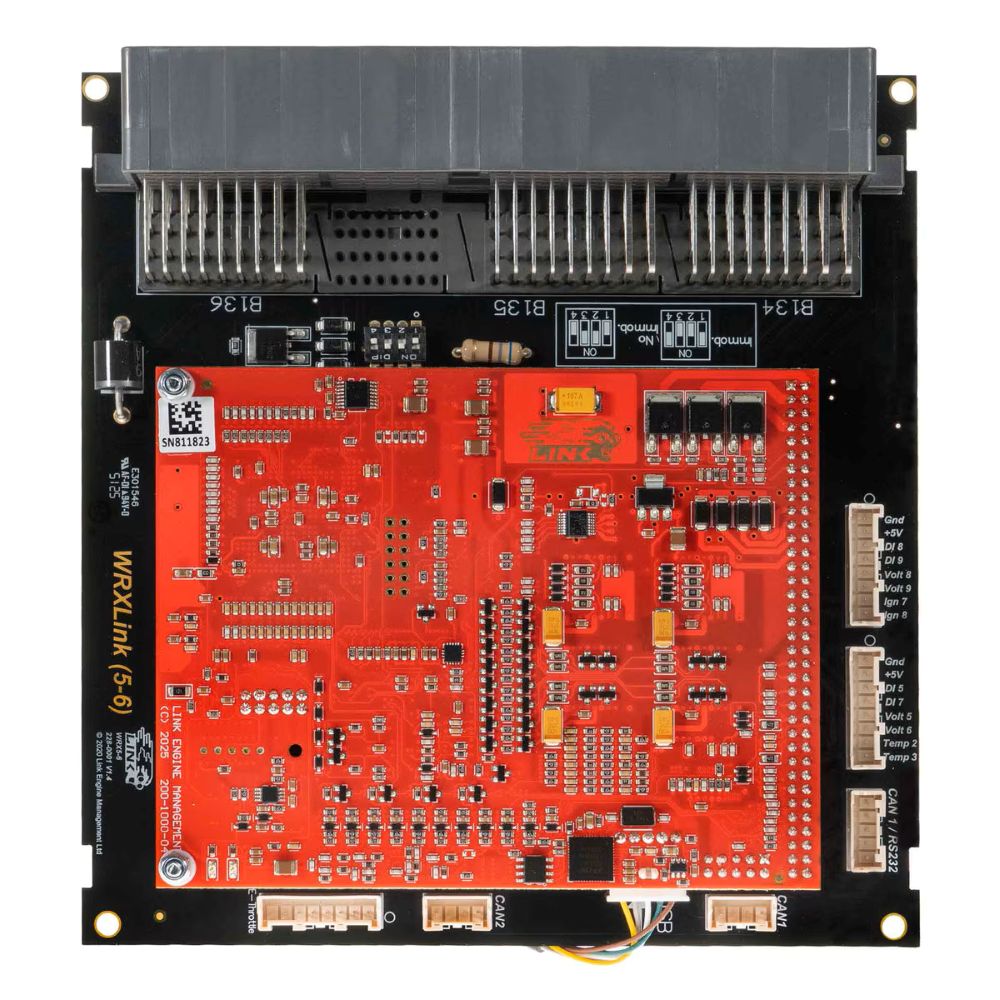

🔧 CONNETTORI DI ESPANSIONE E I/O
La WRX6X offre ingressi e uscite aggiuntivi tramite due connettori di espansione.
🔩 CONNETTORE DI ESPANSIONE 1 – XS 1
- 🔩 GND – massa sensore
- ⚡ +5V – alimentazione a bassa corrente
- 🔘 DI 8 – ingresso digitale
- 🔘 DI 9 – ingresso digitale
- 📈 AN Volt 8 – ingresso analogico 0-5V
- 📈 AN Volt 9 – ingresso analogico 0-5V
- ⚡ Ign 7 – uscita ausiliaria accensione 7
- ⚡ Ign 8 – uscita ausiliaria accensione 8
🔩 CONNETTORE DI ESPANSIONE 2
- 🔩 GND – massa sensore
- ⚡ +5V – alimentazione a bassa corrente
- 🔘 DI 5 – ingresso digitale
- 🔘 DI 7 – ingresso digitale
- 📈 AN Volt 5 – ingresso analogico 0-5V
- 📈 AN Volt 6 – ingresso analogico 0-5V
- 🌡️ AN Temp 2 – ingresso sensore temperatura
- 🌡️ AN Temp 3 – ingresso sensore temperatura
🔌 PORTA CAN – VERSIONE 1.4 E SUCCESSIVE
⚠️ Dalla versione 1.4 la WRX6X utilizza una nuova porta CAN alimentata a 4 pin.
❌ Non è compatibile con il precedente cavo CANPCB.
Per collegare dispositivi CAN è necessario utilizzare:
🔌 CANJST4
📦 Codice Link: 101-0198
La nuova porta CAN offre:
📡 Comunicazione CAN
⚡ Alimentazione protetta a 12V
🔩 Massa per i dispositivi CAN
🛡️ L’alimentazione è protetta da un fusibile autoripristinante con corrente nominale continua di 3 A.
🏆 PERCHÉ SCEGLIERE LINK G4X WRX6X?
✨ Plug & Play – installazione nell’alloggiamento originale OEM.
⚙️ Gestione completamente programmabile – controllo avanzato dei principali parametri del motore.
🚀 Controllo turbo evoluto – gestione precisa della pressione di sovralimentazione.
🏁 Funzioni Motorsport – Anti-Lag, Launch Control e Flat Shift.
📊 Data Logging integrato – 512 MB di memoria per l’acquisizione dei dati.
🔌 Ampie possibilità di espansione – ingressi analogici, digitali, temperatura e uscite ausiliarie.
📡 CAN integrato – connessione ai dispositivi CAN compatibili tramite il nuovo connettore a 4 pin.
📦 DOTAZIONE
📦 Link G4X PlugIn WRX6X – 228-4000
🔌 Cavo USB per tuning incluso
⚠️ Il cavo CANJST4 (101-0198) è necessario per i dispositivi CAN sulle versioni 1.4 e successive.
⚠️ ATTENZIONE PRIMA DELL’ACQUISTO
🔍 Verificare sempre la piedinatura della ECU originale e confrontarla con il connettore mostrato nelle immagini del prodotto.
👉 Solo trasmissioni manuali.
👉 Sensore temperatura aria fortemente consigliato.
👉 La compatibilità deve essere verificata in base alla specifica configurazione del veicolo.
